LP 13

modular

Large area lighting unit

Optimiert für die Beleuchtung von Freiflächen

  • Typisches Verhältnis von Mastabstand zu Lichtpunkthöhe 4,0
  • Typisches Verhältnis von Länge des Leuchtfeldes nach vorne zu Lichtpunkthöhe 3,0
  • Zahlreiche Anschluss- und Konfigurationsmöglichkeiten
  • Bestromung bis 600 mA, dimmbar
  • Höchster Systemwirkungsgrad
  • Umweltverträglich und zukunftssicher
  • Multichip Technologie
  • ESD-Schutz
  • CRI 70 min

Downloads

Photometriedateien
Produktdatenblätter

Linsenoptik

Aufbau Einheit

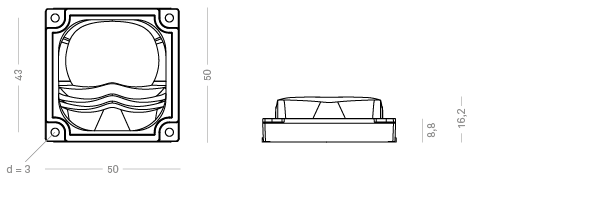

Querschnitt

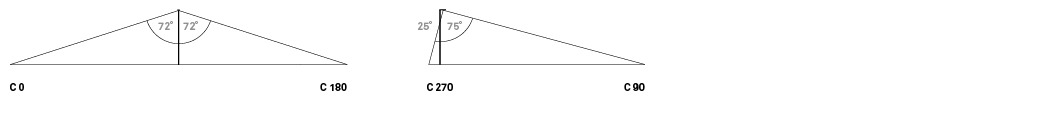

Abstrahlcharakteristik

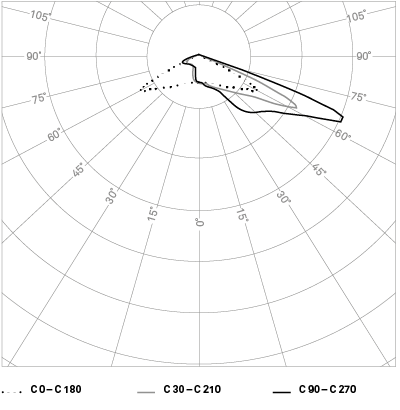

Polardiagramm

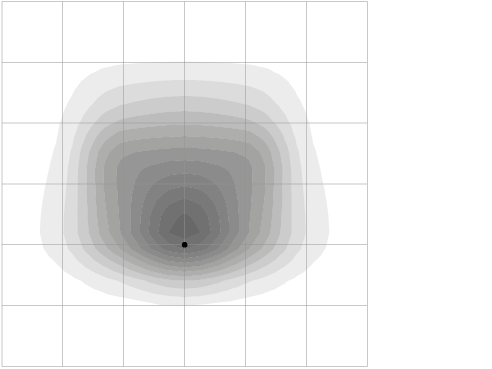

Beleuchtungstärkeverteilung

LED-Platine

1er Platine VF 12 V

Variante 01

Artikel-Nr.: laut Tabelle + Variante
Schutzgrad IP67 in Kombination mit Aufnahmeprofil

Variante 02

Artikel-Nr.: laut Tabelle + Variante
Schutzgrad IP67

2er Platine VF 23 V

Variante 01

Artikel-Nr.: laut Tabelle + Variante
Schutzgrad IP67 in Kombination mit Aufnahmeprofil

Variante 02

Artikel-Nr.: laut Tabelle + Variante
Schutzgrad IP67


4er Platine VF 47 V

Variante 01

Artikel-Nr.: laut Tabelle + Variante
Schutzgrad IP67 in Kombination mit Aufnahmeprofil

Variante 02

Artikel-Nr.: laut Tabelle + Variante
Schutzgrad IP67

Aufnahmeprofil (optional)

für Lichteinheiten der Varianten 01 und 02 geeignet

1er Profil

Artikel-Nr. 40 20000 30

2er Profil

Artikel-Nr. 40 20000 20

4er Profil

Artikel-Nr. 40 20000 40
